一、 MonkeyRunner簡介

monkeyrunner也是一款安卓sdk自有的測試工具，開源，位于\sdk\tools下面，它主要做性能測試，回歸測試，并且可以自定義測試擴展，和monkey是完全不同的。
monkeyrunner 工具提供了一組API ，通過這些 API 函數可以在Android代碼之外（當然也可以直接在源代碼直接使用）控制 Android設備和模擬器，通過 monkeyrunner，也可以寫出一個Python腳本來安裝、運行、測試、發送模擬操作流結果截圖對比等等。

api:
http://www.android-doc.com/tools/help/monkeyrunner_concepts.html
http://android-doc.com/tools/help/monkeyrunner.html

Android Studio monkeyrunner使用:
https://developer.android.com/studio/test/monkeyrunner/index.html

源碼:
https://android.googlesource.com/platform/sdk/+/6db5720/monkeyrunner/

二、 MonkeyRunner安裝

1. JDK
2. Python編譯器
   http://www.python.org/download
3. 配置環境變量
   把Monkeyrunner的Tool配置到path

三、 錄制、回放功能

monkeyrunner運行在PC上，逐行的去解釋Python腳本代碼，將命令發送到Android設備上戒者模擬器上執行，monkeyrunner除了支持Python腳本來執行測試，還可以通過錄制回放的方式來執行測試。

通過monkeyrunner 腳本錄制功能可以實現，錄制和回放功能，但該功能目前提供操作徆簡單只能運行比較簡單的操作，而且要考慮不同機器的執行效率以及操作間的時間間隔

1. 錄制

錄制操作

1.打開錄制工具

在cmd命令行運行命令:

monkeyrunner recorder.py

即可運行recorder.py 腳本，用來啟動錄制工具，放置到sdk\tool的文件夾下，recorder.py源碼如下

from com.android.monkeyrunner import MonkeyRunner as mr
from com.android.monkeyrunner.recorder import MonkeyRecorder as recorder
device = mr.waitForConnection()
recorder.start(device)

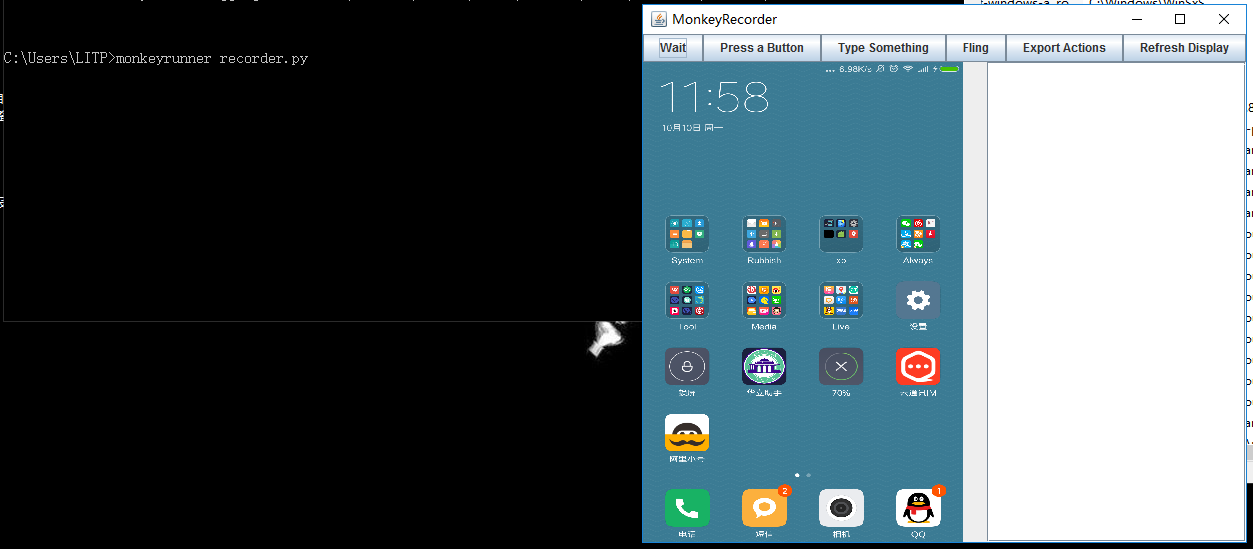

運行后將會看到出現這樣的界面：

2. 錄制工具簡介

會看到標題欄、手機界面、右邊事件列表

按鈕	描述
Wait	設置下一條命令的等待時間
Press a Button	發送MENU HOME SEARCH按鈕的Press Down Up事件
Type Something	發送一些字符串
Fling	模擬滑動
Export Action	將我們的腳本導出來
Refresh Display	刷新當前界面

3. 開始錄制

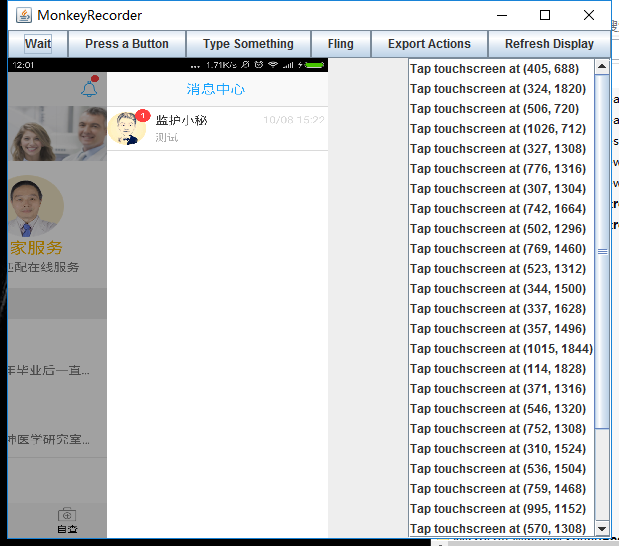

打開了monkeyrunner recorder之后，在左邊的手機界面即可操作手機，每一步操作都會在右邊的列表生成事件

4. 錄制處理

要注意的一點是，錄制過程中monkeyrunner不會幫你設置等待時間，所以需要等待的界面，要點擊標題欄的wait自己添加時間等待。

WAIT|{'seconds':2.0,}

操作完成之后，點擊Export Action，把錄制腳本保存為mr文件，放到sdk\tool下

2. 回放

在運行回放腳本playback.py+錄制文件，即可在手機上執行錄制的操作，
(ps: 這太雞肋了)
(ps2: 需要先鏈接好手機，錄制關掉)

monkeyrunner playback.py open.mr

playback.py源碼，也是放到sdk\tools目錄下：

import sys
from com.android.monkeyrunner import MonkeyRunner
CMD_MAP = {  'TOUCH': lambda dev, arg: dev.touch(**arg),  'DRAG': lambda dev, arg: dev.drag(**arg),  'PRESS': lambda dev, arg: dev.press(**arg),  'TYPE': lambda dev, arg: dev.type(**arg),  'WAIT': lambda dev, arg: MonkeyRunner.sleep(**arg)  }  def process_file(fp, device):  for line in fp:  (cmd, rest) = line.split('|')  try:  # Parse the pydict  rest = eval(rest)  except:  print 'unable to parse options'  continue  if cmd not in CMD_MAP:  print 'unknown command: ' + cmd  continue  CMD_MAP[cmd](device, rest)  def main():  file = sys.argv[1]  fp = open(file, 'r')  device = MonkeyRunner.waitForConnection()  process_file(fp, device)  fp.close();  if __name__ == '__main__':  main()

四、 API和命令

1. API

三個類:
- MonkeyRunner ：此類提供了將monkeyrunner連接到設備或模擬器的方法。它還提供了為monkeyrunner程序創建UI和顯示內置幫助的方法。
- MonkeyDevice ：表示一個設備或模擬器。此類提供了用于安裝和卸載包，啟動Activity以及向應用程序發送鍵盤、觸摸事件、運行測試包等方法。
- MonkeyImage ：這個類提供了捕獲屏幕方法，將位圖轉換為各種格式，比較兩個MonkeyImage對象和保存圖像等方法。

2. 命令

monkeyrunner -plugin <plugin_jar> <program_filename> <program_options>

參數	說明
-plugin plugin_jar	（可選）指定一個內含monkeyrunner的jar文件，如要指定超過一個文件，可以多次使用此參數。
program_filename	如果提供此參數， monkeyrunner作為Python程序來運行。 如果未提供參數，則命令將啟動交互式會話。
program_options	（可選）所指定程序的所需的參數。

具體的看上面的api網址。

五、 手工編寫腳本

1. 基礎

雖然 monkeyrunner 腳本使用 Python 語法編寫，但它實際上是通過 Jython 來解釋執行。 Jython 是 Python 的 Java 實現，它將 Python 代碼解釋成 Java 虛擬機上的字節碼并執行，這種做法允許在 Python 中繼承一個 Java 類型，可以調用任意的 Java API 。

測試腳本的一般格式:

# 在程序中引入 monkeyrunner 模塊
from com.android.monkeyrunner import MonkeyRunner,MonkeyDevice# 連接到正在運行的設備戒模擬器上，返回一個 MonkeyDevice 對象
device = MonkeyRunner.waitForConnection() # 安裝待測應用， installPackage 會返回一個布爾值，來說明安裝的結果
# device.installPackage （ "./CalcTest.apk") # 設置要啟動的活動類名，有包名和活動類型組成
runComponent = "com.minstone.mdoctor/.activity.login.WelcomeActivity“ # 啟動活動組件
device.startActivity(component = runComponent)

2. UI元素訪問

通過坐標是比較快的，通過id定位比較慢。 坐標定位 手機不一樣坐標也就不一樣，id定位是每個手機都一樣。

方式	工具	說明
控件坐標	MR recorder 坐標獲取、 其他工具獲取	腳本中需要對不同同分辨率兼容
控件ID	HierarchyViewer來解析控件ID，查看ID方式為：hierarchyviewer.bat工具	垃圾，好多手機用不了，現在都用UIAutomatorViewer, 速度慢
控件ID	MonkeyDevice	只能進行簡單的常用動作

3. demo

這里我在網上找了一個例子，可以看看源碼學習一下

#導入我們需要用到的包和類并且起別名
import sys
from com.android.monkeyrunner import MonkeyRunner as mr
from com.android.monkeyrunner import MonkeyDevice as md
from com.android.monkeyrunner import MonkeyImage as mi
from com.android.chimpchat.hierarchyviewer import HierarchyViewer #根據ID找到ViewNode，對viewnode的一些操作等
from com.android.monkeyrunner.easy import EasyMonkeyDevice  #提供了根據ID進行訪問方法touch、drag等
from com.android.monkeyrunner.easy import By    #根據ID返回PyObject的方法
from com.android.hierarchyviewerlib.models import ViewNode as vn #代表一個控件，可獲取控件屬性#connect device 連接設備
#第一個參數為等待連接設備時間
#第二個參數為具體連接的設備
device = mr.waitForConnection()
if not device:print >> sys.stderr,"fail"sys.exit(1)#定義要啟動的Activity
componentName="com.sky.jisuanji/.JisuanjizixieActivity"#啟動特定的Activity
device.startActivity(component=componentName)
mr.sleep(5.0)#延時時間結合自身機器環境需要調整easy_device = EasyMonkeyDevice(device)#初始化EasyMonkeyDevice模塊，必須放在startActivity之后,用來通過ID訪問控件
hViewer = device.getHierarchyViewer() # 對當前UI視圖進行解析#執行1到9的累加操作
#1、通過坐標方式來獲取
device.touch(93,241,device.DOWN_AND_UP)    #1
mr.sleep(2.0)
device.touch(238,490,device.DOWN_AND_UP)   #+
mr.sleep(2.0)
device.touch(249,235,device.DOWN_AND_UP)    #2
mr.sleep(2.0)
device.touch(238,490,device.DOWN_AND_UP)     #+
mr.sleep(2.0)
device.touch(370,231,device.DOWN_AND_UP)    #3
mr.sleep(2.0)
device.touch(238,490,device.DOWN_AND_UP)     #+
mr.sleep(2.0)
device.touch(106,315,device.DOWN_AND_UP)    #4
mr.sleep(2.0)
device.touch(238,490,device.DOWN_AND_UP)   #+
mr.sleep(2.0)
device.touch(253,323,device.DOWN_AND_UP)     #5
mr.sleep(2.0)
device.touch(238,490,device.DOWN_AND_UP)    #+
mr.sleep(2.0)
device.touch(397,328,device.DOWN_AND_UP)     #6
mr.sleep(2.0)
device.touch(238,490,device.DOWN_AND_UP)    #+
mr.sleep(2.0)
device.touch(96,411,device.DOWN_AND_UP)     #7
mr.sleep(2.0)
device.touch(238,490,device.DOWN_AND_UP)    #+
mr.sleep(2.0)
device.touch(270,406,device.DOWN_AND_UP)     #8
mr.sleep(2.0)
device.touch(238,490,device.DOWN_AND_UP)    #+
mr.sleep(2.0)
device.touch(402,423,device.DOWN_AND_UP)     #9
mr.sleep(2.0)
device.touch(387,670,device.DOWN_AND_UP)    #=
mr.sleep(2.0)#takeSnapshot截圖，獲取程序運行界面截圖
result0 = device.takeSnapshot()
#save to file 保存到文件
result0.writeToFile('./shot1.png','png');#2、通過控件ID來獲取
easy_device.touch(By.id('id/qingchu'),device.DOWN_AND_UP)
easy_device.touch(By.id('id/btn1'),device.DOWN_AND_UP)
easy_device.touch(By.id('id/jia'),device.DOWN_AND_UP)
easy_device.touch(By.id('id/btn2'),device.DOWN_AND_UP)
easy_device.touch(By.id('id/jia'),device.DOWN_AND_UP)
easy_device.touch(By.id('id/btn3'),device.DOWN_AND_UP)
easy_device.touch(By.id('id/jia'),device.DOWN_AND_UP)
easy_device.touch(By.id('id/btn4'),device.DOWN_AND_UP)
mr.sleep(3.0)
#takeSnapshot截圖，獲取程序運行界面截圖
result1 = device.takeSnapshot()#save to file 保存到文件
result1.writeToFile('./shot2.png','png');
if(result1.sameAs(result0,1.0)):#截圖對比print("pic true")
else:print("pic false") #全圖100%對比 因為時間不同會輸出false#對比局部圖片(去掉狀態欄，因為狀態欄時間會改變)
pic0= result0.getSubImage((4,41,400,700)) #局部結果圖形對比
pic1= result1.getSubImage((4,41,400,700))
print (pic1.sameAs(pic0,1.0)) #輸出true#通過HierarchyViewer
content = hViewer.findViewById('id/text')  # 通過id查找對應元素返回viewnode對象來訪問屬性
text0 = hViewer.getText(content)
print text0.encode('utf-8')#打印結果#通過By來獲取
text1=easy_device.getText(By.id('id/text'))
print text1.encode('utf-8')#打印結果device.press('KEYCODE_BACK', device.DOWN_AND_UP)

五、 插件擴展

1. 簡介

jPython的jar下載: http://www.jython.org/downloads.html
MonkeyRunner.jar: 在sdk\tools 目錄下
chimpchat.jar: 在sdk\tools 目錄下

步驟

• 輸入：編寫一個 插件啟動類，需實現com.google.common.base.Predicate，該類在使用MonkeyRunner –plugin加載jar包時，首先啟動，可以做一些初始化操作，一般可不實現任何內容。
• 編寫插件所需實現的功能，可引入%android-sdk%\tools\lib下的monkeyrunner，jython ，guava等以及其他的jar包進行編寫
• 將工程打包成.jar 文件，在 .jar文件的manifest中添加鍵MonkeyRunnerStartupRunner ，值為第一步的啟動類，完成打包。

注意事項:

• 插件包不能使用android SDK中的jar包。
• 將生成的plugin.jar文件復制到%android-sdk%\tools\lib文件夾下或修改monkeyrunner.bat文件 ，“-Djava.ext.dirs=% frameworkdir%;% swt_path%;”這句中添加上plugin.jar文件所在文件夾路徑。如果插件依賴其它jar包，需要跟插件包一起復制到上面的路徑中。 否則可能會提在加載或使用插件是提示 ImportError : No module named XXX ，或初始化失敗。

1. AS編寫擴展插件

這里寫一個案例:
工具: Android Studio2.2

1. 新建module

新建一個android library的module，名為testplugin。

2. 導入jar

導入三個jar，放到根目錄的libs，右擊add as library即可
jPython的jar下載: http://www.jython.org/downloads.html
MonkeyRunner.jar: 在sdk\tools 目錄下
chimpchat.jar: 在sdk\tools 目錄下

3. 編寫Plugin

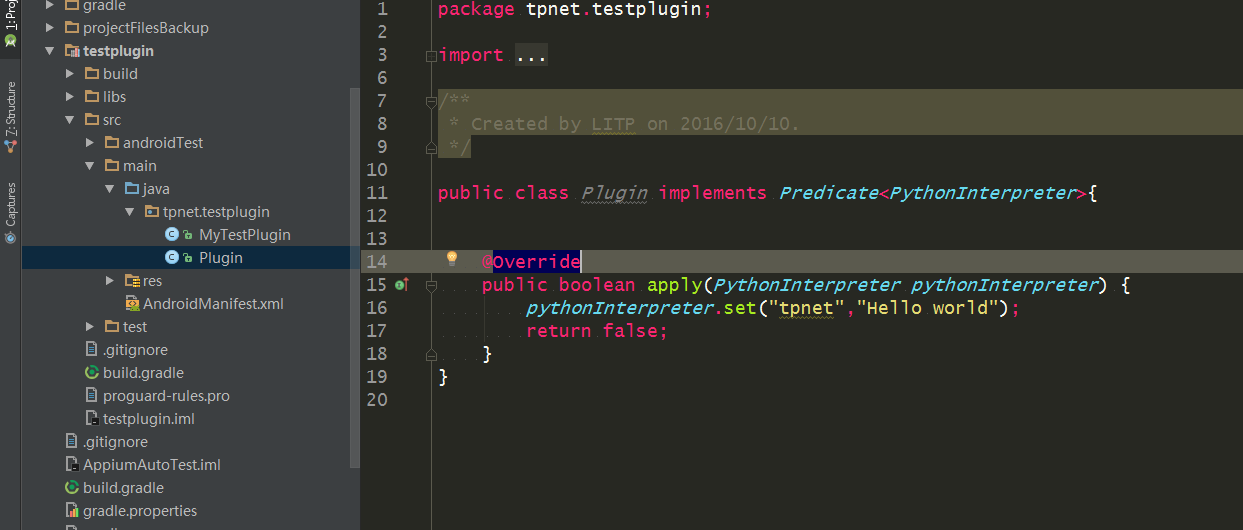

新建Pugin.java

package tpnet.testplugin;import com.android.internal.util.Predicate;import org.python.util.PythonInterpreter;/*** Created by LITP on 2016/10/10.*/public class Plugin implements Predicate<PythonInterpreter>{@Overridepublic boolean apply(PythonInterpreter pythonInterpreter) {pythonInterpreter.set("tpnet","Hello world");return false;}
}

新建MyTestPlugin.java

package tpnet.testplugin;import com.android.chimpchat.core.TouchPressType;
import com.android.monkeyrunner.MonkeyDevice;
import com.android.monkeyrunner.doc.MonkeyRunnerExported;
import com.android.monkeyrunner.easy.By;
import com.android.monkeyrunner.easy.EasyMonkeyDevice;import org.python.core.PyObject;/*** Created by LITP on 2016/10/10.*/public class MyTestPlugin {private MonkeyDevice device = null;private EasyMonkeyDevice easy_device = null;@MonkeyRunnerExported(doc = "根據一個 MonkeyDevice實例創建Plugin.", args = { "device" }, argDocs = { "要擴展的MonkeyDevice實例." })public MyTestPlugin(MonkeyDevice device) {if(device != null){this.device = device;easy_device = new EasyMonkeyDevice(device);}}@MonkeyRunnerExported(doc = "Hello Word Test.", args = { "" }, argDocs = { "print \"Hello World!\"." })public void test(PyObject[] args) {System.out.println("Hello World!");}@MonkeyRunnerExported(doc = "Test Reboot Phone.", args = { "" }, argDocs = { "Reboot MobilPhone." })public void testReboot(PyObject[] args){device.reboot(args, null);}//這個方法可以在腳本調用@MonkeyRunnerExported(doc = "Plus 1-9.", args = { "" }, argDocs = { "Reboot MobilPhone." })public void plus() {easy_device.touch(By.id("id/qingchu"), TouchPressType.DOWN_AND_UP);easy_device.touch(By.id("id/btn1"),TouchPressType.DOWN_AND_UP);easy_device.touch(By.id("id/jia"),TouchPressType.DOWN_AND_UP);easy_device.touch(By.id("id/btn2"),TouchPressType.DOWN_AND_UP);}
}

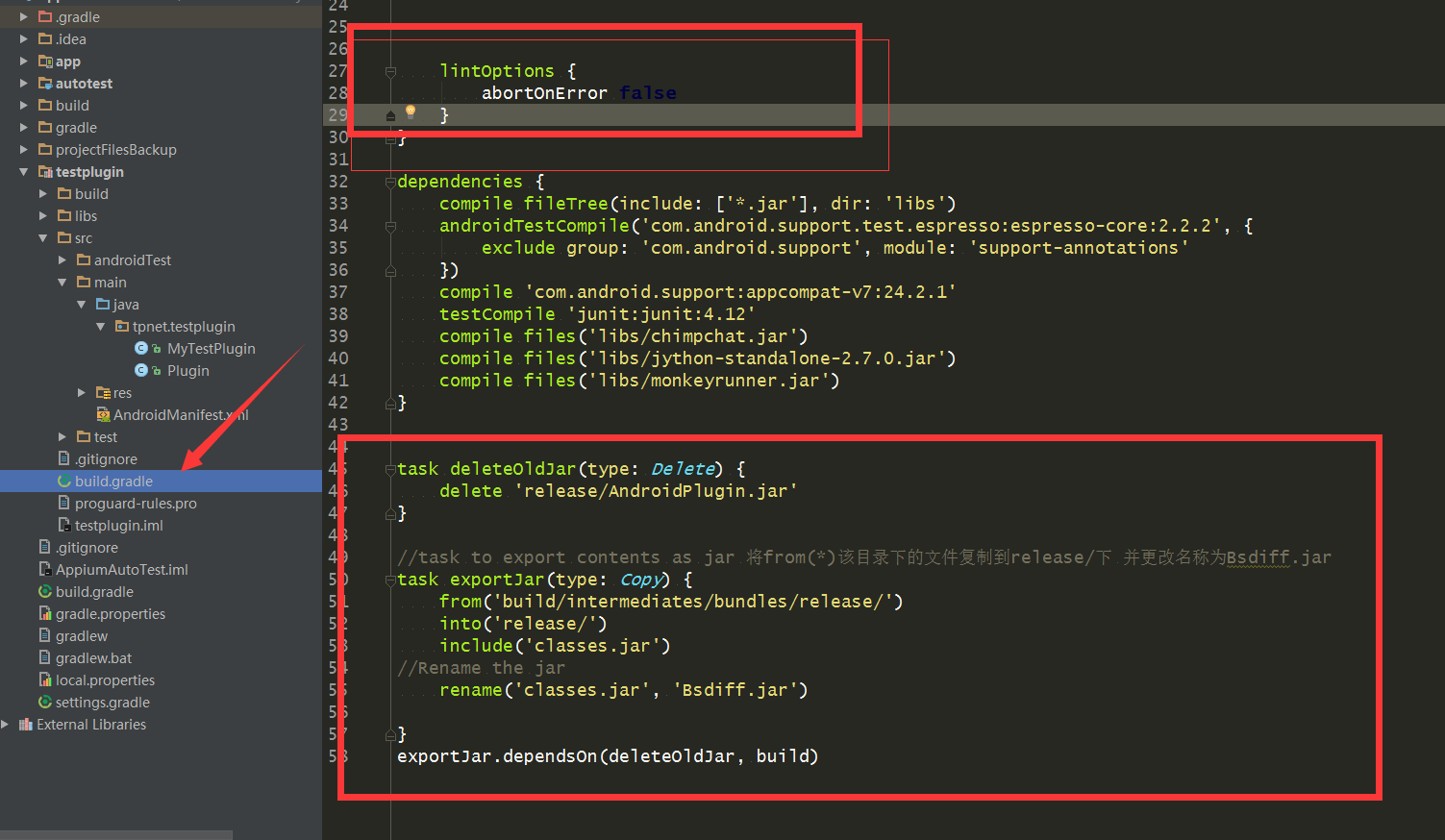

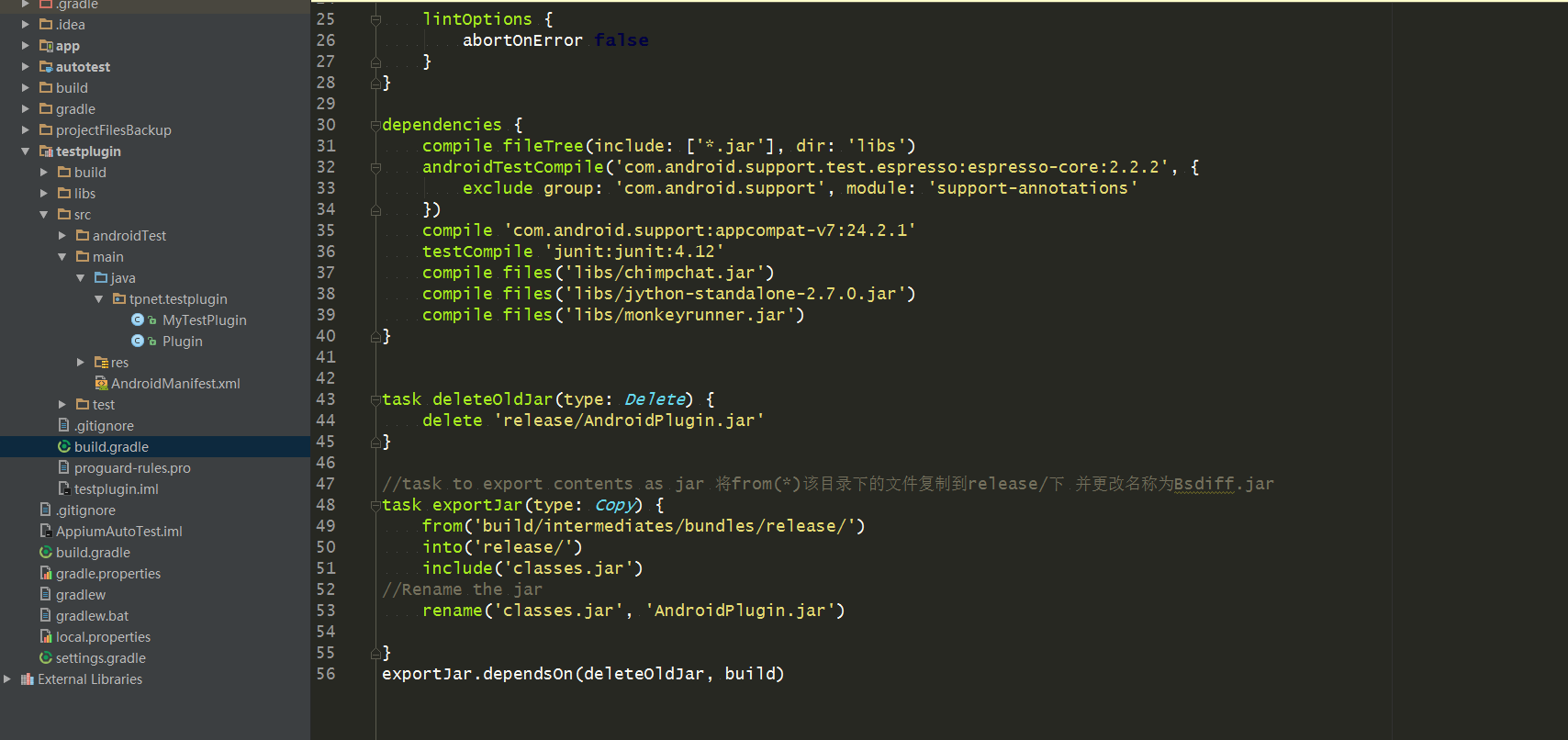

3. 修改gadle

修改gradle，添加task，下一步運行這個task，即可打包jar

apply plugin: 'com.android.library'android {compileSdkVersion 24buildToolsVersion "24.0.2"defaultConfig {minSdkVersion 15targetSdkVersion 24versionCode 1versionName "1.0"testInstrumentationRunner "android.support.test.runner.AndroidJUnitRunner"}buildTypes {release {minifyEnabled falseproguardFiles getDefaultProguardFile('proguard-android.txt'), 'proguard-rules.pro'}}lintOptions {abortOnError false}
}dependencies {compile fileTree(include: ['*.jar'], dir: 'libs')androidTestCompile('com.android.support.test.espresso:espresso-core:2.2.2', {exclude group: 'com.android.support', module: 'support-annotations'})compile 'com.android.support:appcompat-v7:24.2.1'testCompile 'junit:junit:4.12'compile files('libs/chimpchat.jar')compile files('libs/jython-standalone-2.7.0.jar')compile files('libs/monkeyrunner.jar')
}task deleteOldJar(type: Delete) {delete 'release/AndroidPlugin.jar'
}

//task to export contents as jar 將from(*)該目錄下的文件復制到release/下 并更改名稱為Bsdiff.jar
task exportJar(type: Copy) {from('build/intermediates/bundles/release/')into('release/')include('classes.jar')
//Rename the jarrename('classes.jar', 'AndroidPlugin.jar')}
exportJar.dependsOn(deleteOldJar, build)

4. 打包jar

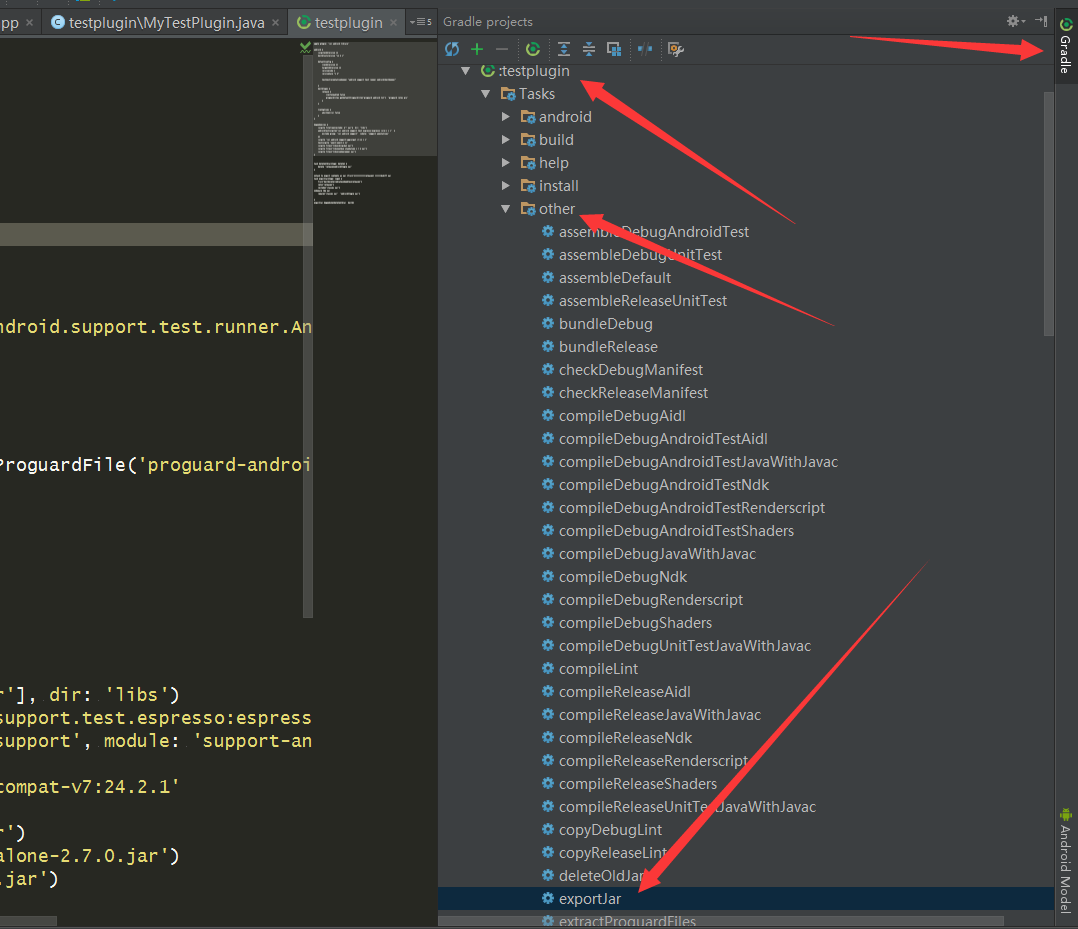

在右側的gradle找到exportJar，雙擊運行，運行完畢即可在module根目錄下的realease下看到AndroidPlugin.jar文件，

5. 在腳本中使用編寫的插件

把生成的AndroidPlugin.jar文件拷貝到sdk\tools\lib目錄下

編寫腳本,導入自己的jar

# 導入自己的jar
from tpnet.testplugin import MyTestPlugin as tp

運行jar里面的方法

# 初始化自己的類
ttp=tp(device)
# 執行方法
ttq.plus()

六、結合批處理

集合自己編寫的jar，利用一個批處理來運行MonkeyRunner，能自動獲取當前連接的設備，獲取apk安裝包，不用修改源碼。雙擊運行這個bat批處理即可

Test.bat

@echo off
cls
rem 獲取當前運行設備
adb devices > devices.txt
rem 獲取APK文件
dir apk /B > apk.txt
rem 運行monkeyrunner 腳本
monkeyrunner myScript.py -plugin lib/plugin.jar
pause

myScript.py源碼

# 導包
from tpnet.testplugin import MyTestPlugin as tp
from com.android.monkeyrunner import MonkeyRunner as mr# 定義列表
deviceslist = []
snapshot = []
templist = []
devices = []# 打開文件
f = open("devices.txt")# 循環讀取文件添加到templist
while True:line = f.readline()if line:templist.append(line.strip())else:break;# 關閉文件流
f.close()
templist.pop()# 循環添加設備
for i in range(len(templist)):deviceslist.append(templist[i].split('\t'))# 讀取啟動activity
fc = open("componentName.txt")
complist = []
while True:comp = fc.readline()if comp:complist.append(comp.strip())else:break;
fc.close()# 讀取apk包
fp = open("apk.txt")
apklist = []
while True:apk = fp.readline()if apk:apklist.append(apk.strip())else:break;#輸出結果
print 'apk list :'
print apklist
print 'start componentName list :'
print complist
print 'devices list:'
print deviceslist# 在手機上執行
for i in range(1,len(deviceslist)):print 'current devices:'print deviceslist[i]devices.append(mr.waitForConnection(1.0,deviceslist[i][0]))for j in range(len(apklist)):devices[i-1].installPackage('apk/'+apklist[j])for k in range(len(complist)):print 'current start activity:'print complist[k]devices[i-1].startActivity(component=complist[k])mr.sleep(5.0)ttq=tp(devices[i-1])ttq.plus()

七、 回歸測試

回歸測試是指修改了舊代碼后,重新進行測試以確認修改沒有引入新的錯誤或?qū)е缕渌a產生錯誤。
在MonkeyRunner里面主要是通過獲取上次的截圖和這次的截圖進行對比判斷

#從本地加載shot1-1.png上一次的截圖進行結果對比
result0 = mr.loadImageFromFile('./shot1-1.png')
#對比局部圖片
pic0= result0.getSubImage((4,41,400,700)) #局部結果圖形對比
pic1= result1.getSubImage((4,41,400,700))
print (pic1.sameAs(pic0,1.0)) #輸出true就是bug已經修改了，false不一樣就是已經修好了

ok,謝謝觀看
